Rury do rekuperacji – jakie wybrać, dobrać średnicę i zamontować?

Wybór przewodów do wentylacji mechanicznej wpływa nie tylko na możliwość wykonania instalacji, ale również na jej hałas, szczelność, zużycie energii i łatwość regulacji. Zanim kupisz rury do rekuperacji, trzeba określić, które odcinki będą kanałami głównymi, a które przewodami rozdzielaczowymi, oraz policzyć wymagany przepływ powietrza.

W praktyce widziałem instalacje, w których inwestor kupił dobrej jakości przewody, ale zastosował ich zbyt mało albo poprowadził je z ostrymi załamaniami. Sam materiał nie naprawi błędów projektu. Dlatego poniżej opisuję nie tylko rodzaje rur, lecz także zasady ich doboru i montażu.

Jakie rury stosuje się w instalacji rekuperacji?

Instalacja rekuperacji składa się z kilku funkcjonalnie różnych odcinków. Centrala wymienia powietrze, ale potrzebuje jeszcze kanałów łączących ją z czerpnią i wyrzutnią, przewodów rozprowadzających powietrze po budynku oraz elementów końcowych, takich jak skrzynki rozprężne i anemostaty.

Najprostszy podział wygląda następująco:

• kanały główne – prowadzone między centralą, rozdzielaczami, czerpnią i wyrzutnią;
• przewody rozdzielaczowe – doprowadzające powietrze do konkretnych pomieszczeń;
• kanały izolowane – stosowane tam, gdzie istnieje ryzyko kondensacji lub strat ciepła;
• kanały płaskie – używane w miejscach o ograniczonej wysokości zabudowy;
• elementy końcowe – skrzynki rozprężne, anemostaty nawiewne i wywiewne oraz kratki.

W systemie rozdzielaczowym małe przewody prowadzi się zwykle od skrzynki rozdzielczej do poszczególnych pomieszczeń. Kanały główne mają większy przekrój, ponieważ transportują sumaryczny strumień powietrza dla kilku lub kilkunastu pomieszczeń. Nie powinno się więc oceniać całej instalacji wyłącznie przez pryzmat popularnej rury 75 mm.

Rury elastyczne, SPIRO czy EPP – czym różnią się poszczególne rozwiązania?

Przewody elastyczne PE-HD w instalacji rozdzielaczowej

Przewody elastyczne PE-HD są często wybierane do domów jednorodzinnych, ponieważ można je prowadzić w warstwie podłogi, suficie podwieszanym lub w zabudowie instalacyjnej. Łączy się je najczęściej ze skrzynkami rozdzielczymi i rozprężnymi. Dzięki temu w pomieszczeniach nie trzeba prowadzić wielu metalowych kanałów o dużych średnicach.

Dobre przewody mają konstrukcję wielowarstwową, odpowiednią sztywność i odporność na ściskanie. To ważne szczególnie wtedy, gdy zostaną ułożone w posadzce. Rura nie może zostać spłaszczona przez ciężar jastrychu ani uszkodzona podczas chodzenia po przygotowanej instalacji.

Elastyczność jest zaletą tylko do pewnego momentu. Nadmierne zaginanie zmniejsza przekrój przepływu i zwiększa opory. Zamiast jednego łagodnego łuku wykonawca czasem tworzy kilka przypadkowych załamań, bo przewód „jakoś się ułoży”. Taki fragment może później powodować szum, problemy z regulacją i różnice w ilości powietrza między pomieszczeniami.

Warto sprawdzić, czy deklarowana średnica oznacza średnicę wewnętrzną, czy zewnętrzną. To nie jest drobiazg. Przewód opisany jako 75 mm może mieć inną powierzchnię roboczą niż produkt o tej samej nazwie, ale innej konstrukcji ścianki.

Kanały sztywne, EPP i izolowane na głównych trasach

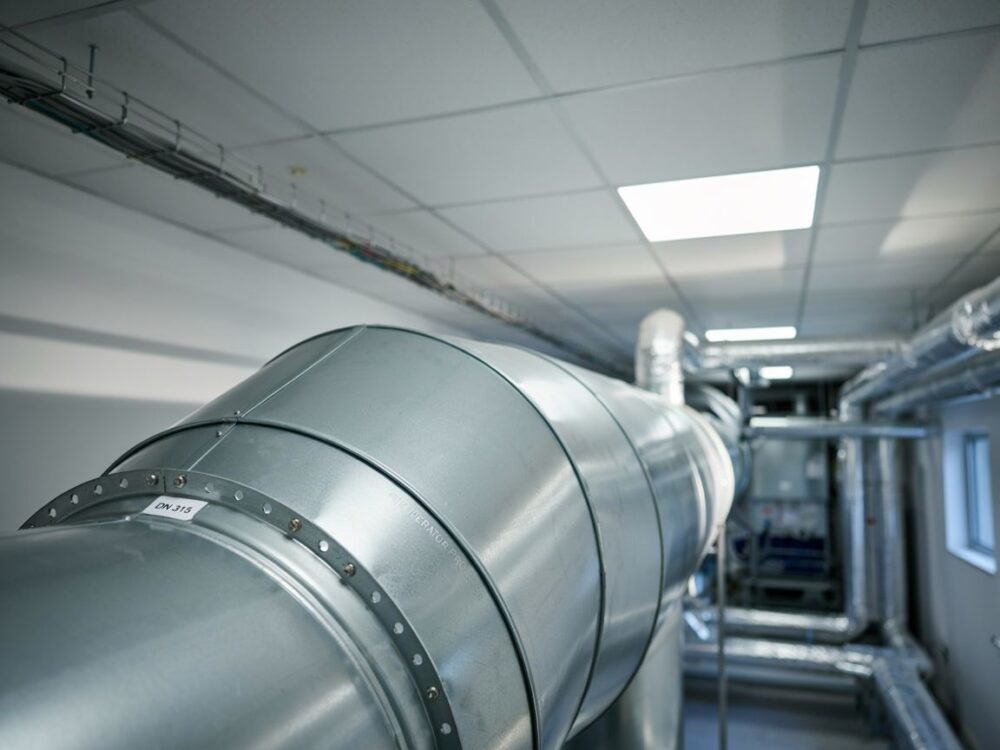

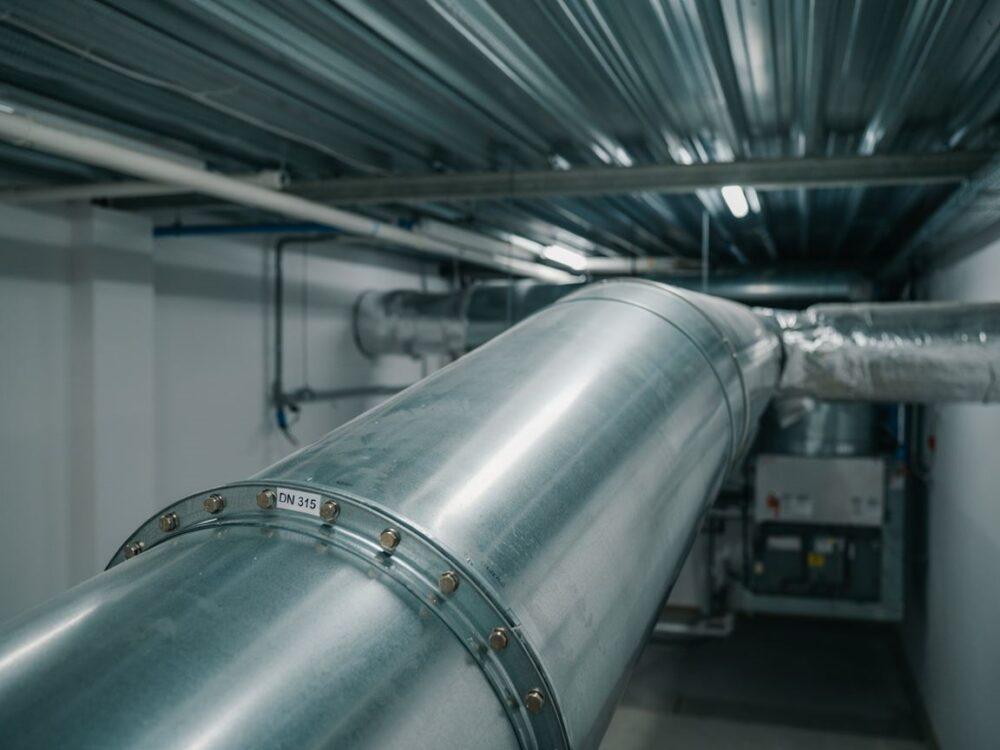

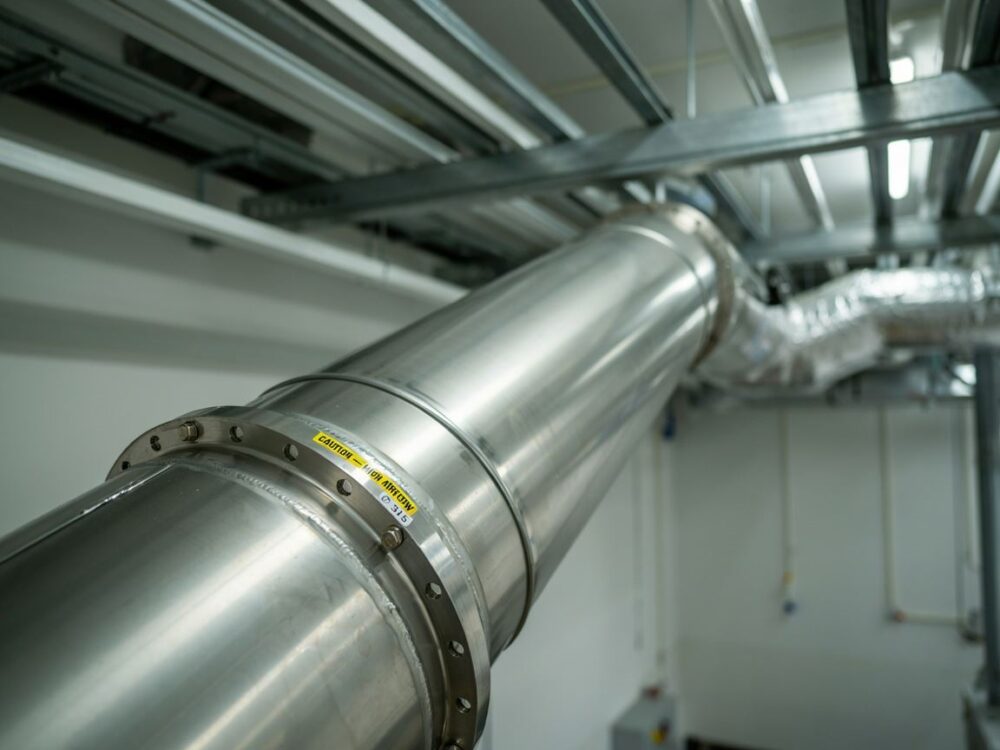

Kanały SPIRO dobrze sprawdzają się na dłuższych, głównych odcinkach. Są stabilne, dostępne w wielu średnicach i pozwalają ograniczyć przypadkowe deformacje. Ich słabszą stroną jest konieczność stosowania kolan, trójników, redukcji i uszczelnień. Każdy dodatkowy element zwiększa koszt oraz może podnosić opory przepływu.

Kanały EPP są lekkie i mają właściwości termoizolacyjne. Często montuje się je w pobliżu centrali albo w pomieszczeniach technicznych. W porównaniu z metalem łatwiej je przyciąć i dopasować, ale trzeba uważać, aby nie uszkodzić ich powierzchni i prawidłowo wykonać połączenia.

Przewody izolowane stosuje się przede wszystkim poza ogrzewaną częścią domu. Nie ma sensu traktować każdej rury w podłodze ogrzewanego budynku tak samo jak kanału prowadzonego przez zimne poddasze. Dobór zależy od temperatury otoczenia, temperatury transportowanego powietrza i ryzyka wykraplania pary wodnej.

Jak dobrać średnicę rury do rekuperacji?

Średnica wynika z przepływu powietrza, a nie z samej powierzchni domu. Powierzchnia pomaga oszacować skalę instalacji, ale nie mówi, ile powietrza powinno trafić do sypialni, salonu, łazienki czy kuchni. Te wartości powinny wynikać z bilansu wentylacyjnego.

Znaczenie mają również długość przewodów, liczba kolan, redukcji i trójników, dostępny spręż centrali oraz oczekiwany poziom hałasu. Im mniejszy przekrój przy tym samym przepływie, tym wyższa prędkość powietrza i zwykle większe opory.

W systemach rozdzielaczowych pojedynczy przewód 75 mm może typowo obsługiwać około 25–30 m³/h, ale jest to wartość orientacyjna. Ostateczna liczba rur powinna wynikać z projektu i charakterystyki konkretnego systemu. Czasem lepiej zastosować dwie rury 75 mm niż jedną 90 mm, a czasem korzystniejsze będzie zwiększenie przekroju kanału głównego.

Rura 50, 63, 75 czy 90 mm – kiedy wybrać konkretną średnicę?

Rura do rekuperacji 75 mm będzie rozsądnym wyborem w wielu pokojach, ale nie należy kupować jej automatycznie do całego domu. Rura do rekuperacji 90 mm może ograniczyć opory, jednak nie zawsze zmieści się w zaplanowanej warstwie podłogi i nie zawsze będzie kompatybilna z wybranymi skrzynkami.

Jeżeli projekt przewiduje bardzo długie trasy, liczne załamania lub wysoki przepływ, warto zapytać instalatora, czy nie lepiej zastosować większą średnicę albo większą liczbę przewodów. Zwiększanie prędkości powietrza w małej rurze jest pozorną oszczędnością.

Kiedy potrzebna jest izolacja rur do rekuperacji?

Izolacja kanałów wentylacyjnych jest szczególnie ważna w przestrzeniach nieogrzewanych oraz na odcinkach, gdzie występuje różnica temperatur. Dotyczy to zwykle:

• kanału między czerpnią a centralą;
• kanału między centralą a wyrzutnią;
• przewodów prowadzonych przez zimne poddasze, garaż lub nieogrzewany strych;
• odcinków, na których może dojść do wykraplania pary wodnej.

Brak izolacji może powodować straty ciepła, zawilgocenie kanału i mokre plamy na zabudowie. Przy kanale wyrzutowym problem bywa szczególnie widoczny zimą, gdy wilgotne powietrze z domu trafia do chłodnego przewodu.

Kanały preizolowane mają fabrycznie przygotowaną warstwę ochronną, co ułatwia montaż i ogranicza ryzyko niedokładnego owinięcia. EPP zapewnia izolacyjność wynikającą z budowy materiału, ale także wymaga prawidłowego łączenia. Przy kanałach SPIRO można zastosować izolację kauczukową albo tradycyjny materiał izolacyjny, pamiętając o szczelnym wykonaniu połączeń.

Na jakie parametry zwrócić uwagę przy zakupie przewodów?

Cena za metr nie wystarcza do porównania produktów. Przed zakupem sprawdź przede wszystkim:

• średnicę wewnętrzną i zewnętrzną;
• materiał oraz liczbę warstw przewodu;
• odporność na ściskanie;
• minimalny promień gięcia;
• deklarowaną klasę szczelności;
• kompatybilność ze skrzynkami, rozdzielaczami i kształtkami;
• odporność na temperaturę oraz możliwość prowadzenia w posadzce;
• dokumentację techniczną i deklaracje zgodności.

Klasa szczelności informuje, jak dużo powietrza może przedostawać się przez nieszczelności przy określonym ciśnieniu. W systemach wentylacyjnych spotyka się między innymi oznaczenia ATC 1, ATC 2 lub klasę D. Nie należy jednak traktować samego symbolu jako gwarancji poprawnego działania. Nawet bardzo szczelny produkt straci swoje właściwości, jeśli połączenie zostanie wykonane bez uszczelki, przewód zostanie źle osadzony albo kanał będzie uszkodzony.

Producenci często podkreślają właściwości antybakteryjne, antygrzybiczne i antystatyczne. Mogą one być przydatne, ale warto żądać konkretnej dokumentacji: atestów, wyników badań i informacji o zakresie deklarowanego działania. Sama nazwa „antybakteryjny” nie zastępuje czystego montażu, filtrów i regularnej obsługi centrali. Końce rur powinny pozostać zaślepione aż do momentu podłączenia, ponieważ pył budowlany jest jednym z częstszych problemów nowych instalacji.

Jak poprowadzić rury do rekuperacji, aby instalacja działała cicho?

Prawidłowy schemat obejmuje czerpnię, kanał doprowadzający powietrze do centrali, kanał nawiewny z centrali, rozdzielacz, przewody do skrzynek rozprężnych i anemostatów, a także układ wywiewny zakończony wyrzutnią.

Najlepiej rozpocząć od projektu, a nie od rozwinięcia pierwszego zwoju przewodu. Projekt powinien wskazywać średnice, liczbę rur, przebieg tras, lokalizację rozdzielaczy, skrzynek, tłumików oraz elementów rewizyjnych. Powinien również uwzględniać dostęp do centrali i możliwość późniejszej wymiany filtrów.

Podczas montażu:

• prowadź przewody możliwie łagodnymi łukami;
• unikaj ostrych załamań i przypadkowych przewężeń;
• nie zostawiaj dużego, luźnego zapasu rury;
• ograniczaj liczbę kolan, redukcji i trójników;
• utrzymuj zbliżone długości przewodów w obrębie podobnych pomieszczeń;
• stosuj systemowe złączki oraz uszczelnienia;
• zabezpieczaj przewody przed kurzem, tynkiem i wilgocią;
• po zakończeniu prac wykonaj regulację przepływów.

Skrzynka rozdzielcza do rekuperacji pomaga uporządkować instalację i ułatwia regulację, ale nie kompensuje źle dobranych średnic. Z kolei skrzynka rozprężna powinna być dopasowana do anemostatu i przewidzianego przepływu. Tłumiki montuje się w miejscach wskazanych w projekcie, zwykle w pobliżu centrali, aby ograniczyć przenoszenie hałasu kanałami.

Nie należy łączyć bez przemyślenia garażu, kotłowni lub pomieszczeń z urządzeniami spalającymi paliwo z instalacją obsługującą część mieszkalną. Takie miejsca mają inne wymagania i mogą wprowadzać do domu zapachy, spaliny lub zanieczyszczenia.

Najczęstsze błędy przy montażu rur do rekuperacji

Najdroższy błąd pojawia się jeszcze przed zakupem materiałów: montaż bez projektu. Wtedy liczba przewodów jest dobierana „na oko”, rozdzielacz trafia w przypadkowe miejsce, a kanały główne okazują się zbyt małe. Późniejsze poprawki są trudne, szczególnie po wykonaniu posadzki i sufitów.

Kolejny problem to zgniatanie przewodów. Rura może wyglądać z zewnątrz poprawnie, ale mieć spłaszczony przekrój w miejscu przejścia pod instalacją elektryczną lub przez zbyt ciasną warstwę podłogi. Przed zalaniem warto zrobić dokumentację zdjęciową i sprawdzić dostępne wysokości.

Często spotykam także:

• nieszczelne połączenia bez właściwych uszczelek;
• brak izolacji na zimnym poddaszu;
• zbyt wiele ostrych kolan;
• brak tłumików lub ich niewłaściwe umiejscowienie;
• niezaślepione przewody podczas prac mokrych;
• brak regulacji po uruchomieniu centrali;
• zamianę nawiewu z wywiewem;
• prowadzenie wszystkich odcinków na tej samej, zbyt małej średnicy.

Sama obecność powietrza na anemostacie nie oznacza, że instalacja została wyregulowana. Potrzebny jest pomiar przepływu i ustawienie każdego punktu zgodnie z założeniami. Bez tego jeden pokój może być przegrzewany lub przesuszany, a inny będzie miał zbyt słabą wymianę powietrza.

Ile kosztują rury do rekuperacji i na czym nie warto oszczędzać?

Koszt materiałów zależy od średnicy, długości zwoju, producenta, rodzaju tworzywa i kompletności systemu. Rury wentylacyjne do rekuperacji to jednak tylko część wydatku. W wycenie powinny znaleźć się także rozdzielacze, skrzynki rozprężne, kształtki, przejściówki, uszczelnienia, izolacja, tłumiki, mocowania, transport oraz robocizna.

Nie polecam wybierać najtańszego przewodu bez sprawdzenia jego parametrów. Niska cena metra może zostać zniwelowana przez droższy montaż, większą liczbę kształtek, konieczność dodatkowej izolacji albo problemy z regulacją. Lepiej porównać kompletne systemy niż pojedyncze produkty wyrwane z całej wyceny.

Na etapie rozmowy z instalatorem warto przekazać rzut budynku, informacje o wysokości posadzki i sufitu, lokalizacji centrali, planowanym sposobie ogrzewania oraz pomieszczeniach, które mają być nawiewane i wywiewane. Trzeba też zapytać o klasę szczelności, izolację kanałów, tłumiki, regulację i dokumentację powykonawczą.

Jakie rury do rekuperacji wybrać? Najważniejsze zasady w skrócie

• Do odcinków między rozdzielaczem a pomieszczeniami często stosuje się elastyczne przewody PE-HD.
• Kanały główne powinny mieć większy przekrój, na przykład 125, 160 lub 200 mm, zależnie od przepływu i projektu.
• Rura rekuperacyjna 75 mm jest popularnym kompromisem, ale nie jest rozwiązaniem uniwersalnym.
• Rura rekuperacyjna 90 mm może ograniczyć opory przy większych przepływach, lecz wymaga dopasowania całego systemu.
• Średnice 50 i 63 mm należy stosować tylko wtedy, gdy uzasadniają je przepływ, długość trasy i warunki zabudowy.
• Przewody w zimnych przestrzeniach trzeba zabezpieczyć przed stratami ciepła i kondensacją.
• Właściwości antybakteryjne warto potwierdzić dokumentacją, a nie tylko opisem handlowym.
• Nie wolno zgniatać przewodów, wykonywać ostrych załamań ani pozostawiać instalacji bez ochrony przed pyłem.
• Po montażu konieczna jest regulacja przepływów oraz sprawdzenie szczelności połączeń.

Najrozsądniejszy zakup zaczyna się od projektu i bilansu powietrza. Jeśli oferta zawiera wyłącznie liczbę metrów rur oraz cenę centrali, bez średnic, rozdzielaczy, izolacji i regulacji, trudno ocenić jej rzeczywistą wartość. W rekuperacji dobrze dobrany i szczelnie wykonany system zwykle daje więcej niż droższy materiał zastosowany w przypadkowy sposób.
