Wymiennik do rekuperatora – jak dobrać, czyścić i wymienić?
Wymiennik jest jednym z najważniejszych elementów centrali wentylacyjnej, ponieważ odpowiada za odzysk energii z powietrza usuwanego z domu. Nie każdy wymiennik pasuje jednak do każdej centrali, a podobny wygląd lub zgodność z tą samą marką nie wystarczą do bezpiecznego zakupu. W praktyce liczy się dokładny model urządzenia, wymiary, kierunek przepływu i sposób odprowadzania kondensatu.
Jak działa wymiennik do rekuperatora i za co odpowiada?

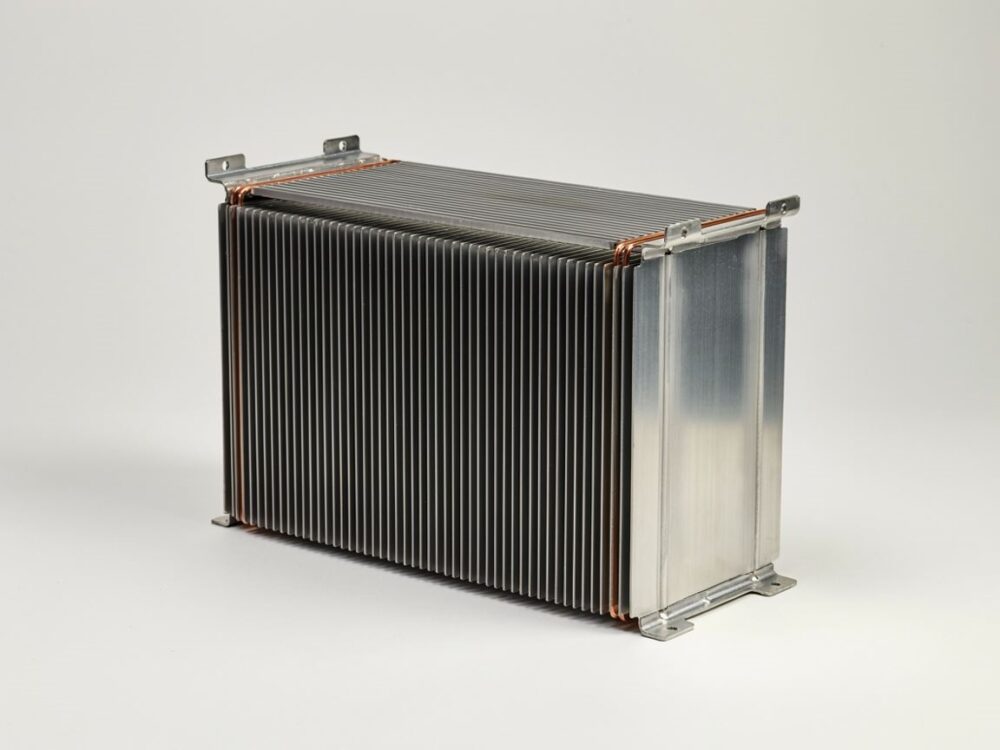

Wymiennik ciepła do rekuperatora to element, w którym spotykają się dwa strumienie powietrza: ciepłe, wywiewane z pomieszczeń oraz chłodne, świeże powietrze doprowadzane z zewnątrz. Strumienie przepływają obok siebie, ale w prawidłowo działającej centrali nie powinny się mieszać. Energia cieplna przechodzi przez przegrody wymiennika i ogrzewa powietrze nawiewane.
Przykład jest prosty: zimą z domu usuwane jest powietrze o temperaturze około 21°C, a zewnętrzne ma kilka stopni poniżej zera. Dzięki wymiennikowi do pomieszczeń nie trafia bezpośrednio lodowate powietrze. Zostaje ono wstępnie ogrzane energią odebraną z powietrza wywiewanego. Nie oznacza to jednak, że nawiew zawsze będzie miał temperaturę pokojową. Końcowy wynik zależy między innymi od przepływu, temperatury zewnętrznej, szczelności centrali, izolacji kanałów i sprawności całego urządzenia.
Standardowy wymiennik odzyskuje przede wszystkim ciepło jawne, czyli energię związaną z temperaturą powietrza. W modelach entalpicznych możliwy jest także częściowy transfer wilgoci. To ważna różnica, szczególnie w szczelnych domach, w których zimą powietrze bywa nadmiernie suche.
| Strumień | Kierunek | Co dzieje się w wymienniku? |
|---|---|---|
| Powietrze wywiewane | Z pomieszczeń na zewnątrz | Oddaje ciepło, a w niektórych konstrukcjach także część wilgoci. |
| Powietrze nawiewane | Z zewnątrz do pomieszczeń | Odbiera energię i trafia do domu z wyższą temperaturą. |
Warto rozróżnić sprawność wymiennika od sprawności całej rekuperacji. W katalogu można znaleźć wysoką sprawność temperaturową samego wymiennika, ale rzeczywista efektywność instalacji będzie niższa, jeśli centrala ma nieszczelności, źle dobrane wentylatory, zabrudzone filtry albo niezaizolowane kanały prowadzone przez nieogrzewany strych.
Jakie rodzaje wymienników stosuje się w rekuperatorach?
Najczęściej spotyka się wymienniki krzyżowe i przeciwprądowe. W centralach o określonej konstrukcji stosuje się również wymienniki obrotowe, a odmianą przeznaczoną do odzysku ciepła i wilgoci jest wymiennik entalpiczny. Wymiennik wodny należy traktować osobno. Zwykle jest elementem dodatkowego układu, na przykład nagrzewnicy lub chłodnicy, a nie zamiennikiem kasety znajdującej się w typowej centrali domowej.
| Rodzaj | Sposób działania | Odzysk wilgoci | Zalety | Ograniczenia |
|---|---|---|---|---|
| Krzyżowy | Strumienie przecinają się pod kątem, zwykle około 90°. | Zwykle brak. | Prosta budowa, łatwy serwis, często niższa cena. | Zwykle niższa sprawność niż w konstrukcjach przeciwprądowych. |
| Przeciwprądowy | Powietrze płynie w przeciwnych kierunkach w kanałach wymiennika. | Standardowo brak, chyba że jest to wersja entalpiczna. | Duża powierzchnia wymiany i wysoki odzysk temperatury. | Wrażliwość na zabrudzenie, kondensat i zamarzanie; wymagane dopasowanie do centrali. |
| Obrotowy | Wirnik okresowo przechodzi przez strumień wywiewany i nawiewany. | Częściowy odzysk wilgoci jest możliwy. | Mała ilość kondensatu, mniejsza podatność na zamarzanie. | Elementy ruchome, silnik i uszczelnienia wymagają kontroli. |
| Entalpiczny | Membrana umożliwia transfer ciepła oraz części pary wodnej. | Tak, w ograniczonym i kontrolowanym zakresie. | Lepszy komfort zimą, mniej przesuszone powietrze. | Wyższa cena i ograniczona zamienność; nie zawsze korzystny w wilgotnych budynkach. |
Wymiennik krzyżowy ma stosunkowo prostą konstrukcję. W wielu starszych lub prostszych centralach sprawdza się bez problemu, jeśli jest regularnie czyszczony i pracuje przy właściwym przepływie. Jego zaletą jest zazwyczaj łatwa dostępność i niższy koszt części. Trzeba jednak pamiętać, że sama wymiana na większy albo „wydajniejszy” model nie poprawi automatycznie całej instalacji.
Wymiennik przeciwprądowy ma dłuższą drogę wymiany ciepła, dlatego często zapewnia lepszy odzysk temperatury. Jest popularny w nowoczesnych centralach do domów jednorodzinnych. Wymaga jednak sprawnego zabezpieczenia przed zamarzaniem. Przy mrozie wilgoć z powietrza wywiewanego może skraplać się i zamarzać w kanałach wymiennika. Centrala może wtedy ograniczyć nawiew, uruchomić nagrzewnicę wstępną albo czasowo zmienić proporcje przepływów.
Wymiennik obrotowy obraca się powoli, przenosząc energię między strumieniami. Nie jest to kaseta, którą można bezpośrednio zastąpić przeciwprądową. Jeśli użytkownik ma centralę z wirnikiem, powinien szukać części zgodnej z konkretnym zespołem napędowym, uszczelnieniami i automatyką.
Wymiennik entalpiczny a przeciwprądowy – najważniejsze różnice
Wymiennik entalpiczny do rekuperatora działa podobnie jak standardowy wymiennik przeciwprądowy, ale jego przegrody lub membrany pozwalają na częściowy transfer wilgoci. Zimą powietrze usuwane z domu może przekazać do nawiewu część wilgoci, która w zwykłej centrali zostałaby odprowadzona z kondensatem.
Nie należy jednak traktować tego rozwiązania jak nawilżacza. Wymiennik entalpiczny nie dostarcza dowolnej ilości wody do powietrza i nie zastępuje pomiaru wilgotności. Jego zadaniem jest ograniczenie strat wilgoci, a nie aktywne podnoszenie jej poziomu.
Różnice praktyczne wyglądają następująco:
- standardowy wymiennik przeciwprądowy odzyskuje głównie temperaturę i zwykle odprowadza kondensat;
- wymiennik entalpiczny odzyskuje temperaturę oraz część wilgoci, dlatego kondensatu może być mniej;
- entalpiczna konstrukcja może poprawić komfort w ogrzewanym, szczelnym domu;
- wyższa cena nie gwarantuje niższych rachunków, ponieważ wpływ na zużycie energii zależy od pracy całej centrali;
- wymiana standardowej kasety na entalpiczną wymaga potwierdzenia kompatybilności przez producenta lub serwis.
W budynku o wysokiej wilgotności odzysk wilgoci może być niepożądany. Jeżeli w domu występuje problem z suszeniem prania, zaparowanymi szybami, niedostatecznym wyciągiem z łazienki albo wilgotnymi przegrodami, najpierw trzeba znaleźć przyczynę. Sam dobór innego wymiennika nie naprawi błędów projektu, zbyt małych przepływów czy niesprawnego sterowania.
Kiedy wymiennik entalpiczny jest dobrym wyborem?
Wymiennik entalpiczny warto rozważyć przede wszystkim w:
- nowych, szczelnych domach z ogrzewaniem pracującym przez większą część sezonu;
- budynkach, w których wilgotność zimą regularnie spada do niekomfortowego poziomu;
- sypialniach i pokojach dziecięcych, gdzie użytkownicy odczuwają suchość śluzówek lub podrażnienie gardła;
- domach z dużą intensywnością wentylacji, w których standardowy odzysk temperatury nie rozwiązuje problemu suchego powietrza;
- obiektach, w których ograniczenie kondensatu i ryzyka zamarzania ma znaczenie eksploatacyjne.
Z mojego doświadczenia wynika, że decyzja ma sens wtedy, gdy problem został potwierdzony pomiarem, a nie tylko wrażeniem. Wilgotność warto obserwować w kilku pomieszczeniach i przy różnych temperaturach zewnętrznych. Jeśli zimą w domu jest 35–40% wilgotności względnej, nie zawsze oznacza to awarię rekuperacji. Przy intensywnym ogrzewaniu jest to częściowo naturalne zjawisko. Wymiennik entalpiczny może poprawić sytuację, ale efekt będzie zależał od liczby mieszkańców, gotowania, kąpieli i ustawionych przepływów.
Kiedy lepiej pozostać przy standardowym wymienniku?
Standardowy wymiennik przeciwprądowy będzie rozsądniejszym wyborem, gdy:
- budynek ma podwyższoną wilgotność i potrzebuje skutecznego usuwania pary wodnej;
- najważniejszy jest niski koszt części zamiennej;
- centrala jest starsza, a producent nie przewidział wersji entalpicznej;
- obecna kaseta działa prawidłowo, a problem dotyczy filtrów, nastaw lub przepływów;
- użytkownik nie potrzebuje odzysku wilgoci i chce zachować prosty, znany układ serwisowy.
Nie polecam wymiany sprawnego wymiennika tylko dlatego, że inny model ma wyższą wartość sprawności w folderze. Jeśli instalacja jest źle wyregulowana, kanały są nieszczelne, a filtry zapchane, modernizacja samej kasety może być kosztownym rozczarowaniem.
Jak dobrać wymiennik do konkretnego modelu rekuperatora?
Dobór wymiennika do centrali zaczynam od tabliczki znamionowej. Potrzebne są marka, pełna nazwa modelu, wersja urządzenia i — jeśli występuje — numer seryjny. Nazwa handlowa może obejmować kilka generacji centrali, które różnią się wymiarami lub automatyką.
Następnie trzeba porównać:
- numer katalogowy oryginalnej części;
- wymiary zewnętrzne oraz grubość kasety;
- układ i przekrój kanałów powietrznych;
- kierunek przepływu powietrza nawiewanego i wywiewanego;
- materiał wykonania, na przykład tworzywo, aluminium lub membranę entalpiczną;
- rodzaj i położenie uszczelek;
- sposób wsunięcia i zablokowania elementu w obudowie;
- zgodność z odpływem kondensatu, czujnikami i automatyką zabezpieczenia przeciwzamrożeniowego.
Nie wystarczy informacja, że część pasuje do „central o wydajności 300 m³/h”. Przepływ nominalny jest tylko jednym z parametrów. Kaseta o podobnej wydajności może mieć inną geometrię i powodować zwiększenie oporów powietrza. Skutkiem będą głośniejsza praca wentylatorów, mniejszy przepływ i większe zużycie energii elektrycznej.
Oryginał zwykle daje najpewniejszą kompatybilność, ale zamiennik może być uzasadniony, jeśli producent części podaje konkretne modele central, dokumentację i parametry. Przy drogim elemencie warto wysłać sprzedawcy zdjęcie starego wymiennika, tabliczki znamionowej oraz wymiarów. Pisemne potwierdzenie zgodności jest znacznie bardziej wartościowe niż ogólny opis aukcji.
Checklista przed zakupem wymiennika
Przed zamówieniem części można wydrukować poniższą listę i uzupełnić ją danymi z urządzenia:
- Model centrali: …………………………………………
- Numer seryjny: …………………………………………
- Dotychczasowy numer katalogowy wymiennika: …………………………………………
- Typ: krzyżowy / przeciwprądowy / obrotowy / entalpiczny
- Wymiary kasety: długość ………. szerokość ………. wysokość ……….
- Materiał i rodzaj przegród: …………………………………………
- Układ kanałów oraz kierunek przepływu: …………………………………………
- Rodzaj uszczelek i sposób montażu: …………………………………………
- Czy część współpracuje z odpływem kondensatu i automatyką centrali? Tak / nie / do potwierdzenia
- Potwierdzenie zgodności od sprzedawcy, producenta lub serwisu: …………………………………………
Jeśli choć jeden z kluczowych punktów pozostaje nieznany, zakup warto odłożyć. Błędnie dobrany element może fizycznie wejść do obudowy, ale nie zapewnić szczelnego rozdzielenia strumieni. W skrajnym przypadku może to prowadzić do mieszania powietrza wywiewanego z nawiewanym.
Jak rozpoznać zabrudzenie lub uszkodzenie wymiennika?
Sam spadek wydajności nie oznacza jeszcze uszkodzenia wymiennika. Przyczyną bywają filtry, wentylatory, przepustnice, nieszczelne kanały lub błędne ustawienia automatyki. Wymiennik należy oceniać razem z całą centralą.
| Objaw | Możliwa przyczyna | Co sprawdzić? |
|---|---|---|
| Słabszy nawiew i wywiew | Zabrudzone filtry lub kanały wymiennika. | Filtry, stan kasety, przepływy i wentylatory. |
| Niska temperatura nawiewu | Zabrudzenie, nieszczelność albo problem z ochroną przeciwzamrożeniową. | Temperatury przed i za wymiennikiem, szczelność centrali. |
| Wilgoć wewnątrz centrali | Zatkany odpływ, nieprawidłowe wypoziomowanie lub zamarznięty kondensat. | Syfon, przewód odpływowy i tacę ociekową. |
| Hałas lub świst | Zwiększone opory, źle osadzona kaseta lub uszkodzona uszczelka. | Mocowanie, uszczelnienia i zabrudzenie kanałów. |
| Zamarzanie wymiennika | Zbyt duży przepływ, niska temperatura, brak nagrzewnicy lub wilgotny wymiennik. | Nastawy, czujniki i zabezpieczenie przeciwzamrożeniowe. |
| Nietypowe zapachy | Zabrudzenie, wilgoć, pleśń w centrali albo kanałach. | Kasetę, odpływ kondensatu i filtry. |
Jeżeli po umyciu element nadal ma pęknięcia, odkształcenia, rozszczelnione przegrody lub uszkodzone uszczelki, nie powinien wrócić do eksploatacji. Przy wymienniku entalpicznym szczególnie ważne jest, aby nie uszkodzić membrany. Jej przetarcie lub rozwarstwienie może pogorszyć rozdział strumieni.
Jak czyścić wymiennik w rekuperatorze?
Czyszczenie wymiennika najlepiej zaplanować przy okazji kontroli filtrów. W wielu domach kontrola co kilka miesięcy jest rozsądna, natomiast częstotliwość zależy od kurzu, remontów, obecności zwierząt i jakości powietrza zewnętrznego. Mam w domu starszego psa, dlatego wiem, że nawet przy regularnym sprzątaniu zabrudzenie filtrów może postępować szybciej, niż zakłada instrukcja.
Przed rozpoczęciem prac należy:
- wyłączyć centralę i odłączyć ją od zasilania;
- otworzyć obudowę zgodnie z instrukcją;
- zrobić zdjęcie ułożenia elementów i kierunku wsunięcia kasety;
- ostrożnie wyjąć wymiennik, nie szarpiąc za uszczelki;
- usunąć luźny kurz miękkim odkurzaczem, jeśli instrukcja producenta na to pozwala;
- umyć element letnią wodą bez agresywnych środków;
- pozostawić go do całkowitego wyschnięcia;
- sprawdzić uszczelki i ponownie zamontować zgodnie z oznaczeniem przepływu.
Nie używałbym wybielaczy, rozpuszczalników, silnych detergentów, myjek wysokociśnieniowych ani bardzo gorącej wody. Mogą uszkodzić tworzywo, kleje lub membranę entalpiczną. Wymiennika nie należy także montować wilgotnego. Woda pozostawiona w kanałach zwiększa ryzyko rozwoju mikroorganizmów i zamarzania przy niskiej temperaturze.
Nie każdą kasetę można myć w ten sam sposób. Niektóre modele wymagają jedynie delikatnego czyszczenia na sucho. Wymiennik entalpiczny może mieć szczegółowe ograniczenia podane przez producenta, dlatego instrukcja konkretnej centrali ma pierwszeństwo przed ogólną poradą internetową.
Samodzielna wymiana jest możliwa, jeśli element jest łatwo dostępny, a instrukcja jasno opisuje procedurę. Nie należy jednak rozbierać centrali pod napięciem ani ingerować w automatykę. Serwis będzie potrzebny, gdy po wymianie pojawia się wilgoć, alarm przeciwzamrożeniowy, nieszczelność lub wyraźna różnica między nawiewem i wywiewem.
Ile kosztuje wymiennik do rekuperatora i jego wymiana?
Cena zależy od typu, wymiarów, marki centrali i tego, czy kupujemy oryginał, czy zamiennik. W ofertach rynkowych można spotkać części kosztujące kilkaset złotych, ale większe lub specjalistyczne wymienniki do określonych central mogą kosztować kilka tysięcy złotych. Wersja entalpiczna zwykle jest droższa od standardowej kasety o podobnych wymiarach.
Do ceny części trzeba doliczyć robociznę, jeśli wymiana wymaga demontażu obudowy, kontroli szczelności, regulacji przepływów lub diagnostyki automatyki. Samo wsunięcie kasety może być proste, ale przyczyna problemu nie zawsze znajduje się w wymienniku. Zdarzało mi się spotykać centrale, w których użytkownik chciał wymienić drogą część, podczas gdy rzeczywistym powodem słabego nawiewu był zapchany filtr albo niewłaściwie ustawiona przepustnica.
Przy wycenie warto uwzględnić:
- dostępność części w przyszłości;
- warunki gwarancji i możliwość zwrotu;
- koszt transportu;
- łatwość czyszczenia;
- cenę filtrów i innych elementów eksploatacyjnych;
- konieczność regulacji centrali po wymianie.
Większa sprawność wymiennika nie zawsze oznacza niższe koszty użytkowania. Jeśli powoduje duże opory przepływu, wentylatory mogą pobierać więcej energii. Jeżeli zaś wysoka sprawność dotyczy wyłącznie warunków laboratoryjnych, w rzeczywistym domu efekt będzie zależał od temperatur, przepływów i jakości montażu.
Najczęstsze błędy przy wyborze i eksploatacji wymiennika
Pierwszy błąd to zakup po samym rozmiarze. Wymiennik może pasować mechanicznie, ale nie zapewniać właściwego rozdziału powietrza. Drugi to pomijanie pełnej nazwy centrali. Ta sama seria urządzeń może występować w kilku wersjach różniących się kasetą, króćcami i automatyką.
Niebezpieczne jest również założenie, że każdy wymiennik entalpiczny będzie pasował jako zamiennik standardowego. W praktyce potrzebna jest zgodność nie tylko wymiarowa, ale także konstrukcyjna i serwisowa. Nie polecam takiej modernizacji bez potwierdzenia producenta lub kompetentnego instalatora.
Kolejne problemy wynikają z niewłaściwej konserwacji:
- mycie silnymi środkami chemicznymi;
- czyszczenie myjką ciśnieniową;
- montaż kasety przed całkowitym wyschnięciem;
- brak kontroli odpływu kondensatu;
- eksploatacja z zapchanymi filtrami;
- ignorowanie świstów, wilgoci i powtarzającego się zamarzania;
- brak regulacji przepływów po zmianie elementu.
Nie warto też oceniać rekuperatora wyłącznie po temperaturze nawiewu. Niska temperatura może wynikać z bypassu, pracy ochrony przeciwzamrożeniowej lub pomiaru wykonanego w niewłaściwym miejscu. Do rzetelnej diagnozy potrzebne są pomiary temperatur, przepływów i stanu filtrów.
Odpowiedź na pytanie, jaki wymiennik do rekuperatora wybrać, zawsze zależy od konkretnego budynku i centrali. W pierwszej kolejności sprawdź model urządzenia, numer katalogowy oraz stan obecnej kasety. Wymiennik entalpiczny będzie korzystny przede wszystkim tam, gdzie zimą problemem jest suche powietrze, natomiast w wilgotnym domu standardowa konstrukcja może lepiej wspierać usuwanie wilgoci.
Przed zakupem porównaj nie tylko cenę, lecz także kompatybilność, dostępność serwisu i wymagania dotyczące czyszczenia. Jeśli masz wątpliwości, skonsultuj część z instalatorem lub serwisem i poproś o potwierdzenie dla dokładnego modelu centrali. To niewielki krok, który często chroni przed zakupem kosztownego, ale niepasującego elementu.
