Schemat instalacji rekuperacji w domu – elementy, układ i błędy

Schemat instalacji rekuperacji nie jest uniwersalnym rysunkiem, który można bez zmian przenieść do każdego domu. Pokazuje zasadę działania systemu, ale dobór centrali, średnic kanałów, przepływów i lokalizacji anemostatów powinien wynikać z projektu konkretnego budynku. W praktyce to właśnie szczegóły decydują o tym, czy wentylacja mechaniczna z odzyskiem ciepła będzie cicha i wygodna, czy stanie się źródłem hałasu, przeciągów i problemów z regulacją.

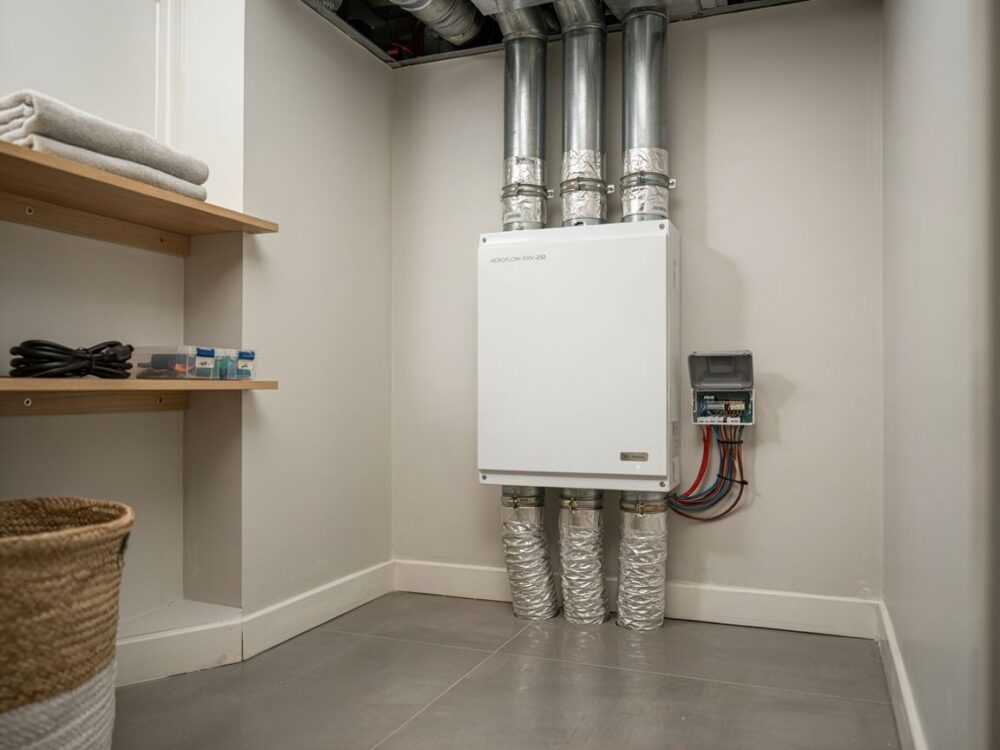

Schemat instalacji rekuperacji – jak działa cały system

Rekuperacja to kontrolowana wymiana powietrza. Jeden strumień dostarcza do domu powietrze świeże, a drugi usuwa powietrze zużyte, zawierające wilgoć, zapachy i zanieczyszczenia. Oba strumienie przechodzą przez centralę wentylacyjną, czyli rekuperator, ale nie powinny się ze sobą mieszać.

Najprostszy schemat rekuperacji można zapisać w następujący sposób:

Powietrze świeże: czerpnia → filtr → wymiennik ciepła → wentylator nawiewny → kanały nawiewne → anemostaty nawiewne.

Powietrze zużyte: anemostaty wywiewne → kanały wywiewne → filtr → wymiennik ciepła → wentylator wywiewny → wyrzutnia.

W wymienniku ciepła powietrze usuwane z budynku przekazuje część energii cieplnej powietrzu pobieranemu z zewnątrz. Zimą świeże powietrze może zostać wstępnie ogrzane, a latem — w pewnych warunkach — ograniczyć napływ gorącego powietrza. Nie oznacza to jednak, że rekuperator zastępuje ogrzewanie lub klimatyzację.

W dobrze wykonanej instalacji powietrze przepływa przez dom w określonym kierunku: z pomieszczeń „czystych”, takich jak salon i sypialnie, do pomieszczeń, w których powstaje wilgoć lub zapachy. Następnie jest usuwane na zewnątrz. Żeby taki przepływ był możliwy, drzwi wewnętrzne nie mogą całkowicie odcinać pomieszczeń.

Z jakich elementów składa się instalacja rekuperacji

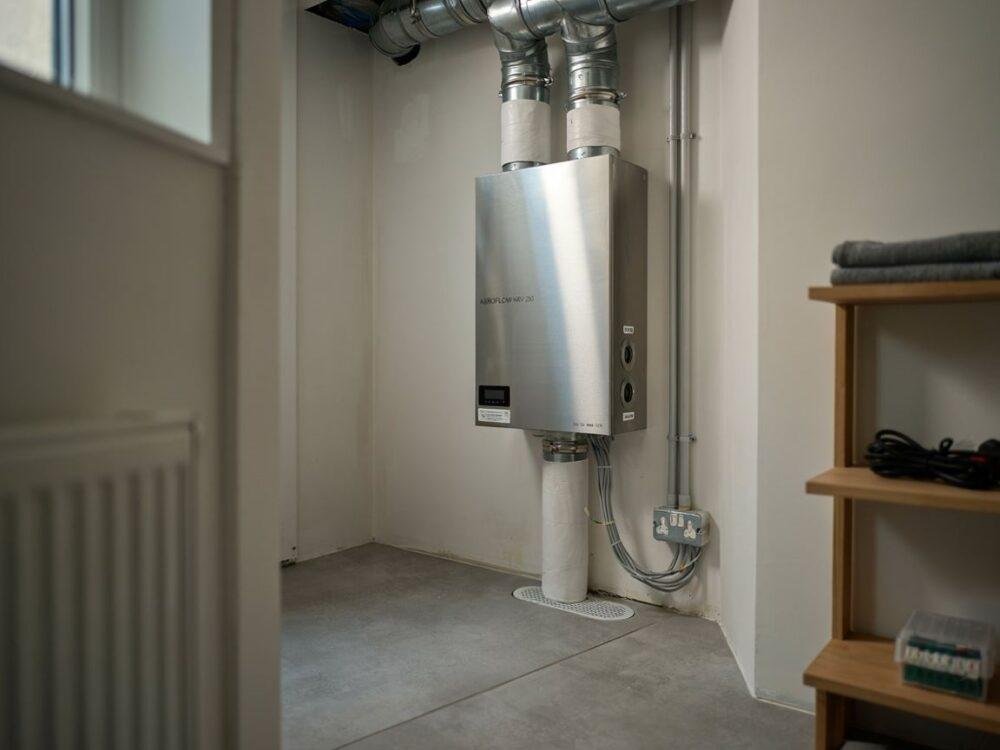

Centralnym elementem systemu jest centrala wentylacyjna. W jej obudowie znajdują się przede wszystkim wymiennik ciepła, wentylatory, filtry, układ odprowadzania skroplin oraz automatyka. Centrala może również współpracować z czujnikami wilgotności, dwutlenku węgla, temperatury lub jakości powietrza.

Poza rekuperatorem schemat instalacji obejmuje kilka elementów, których nie powinno się traktować jako dodatków drugorzędnych.

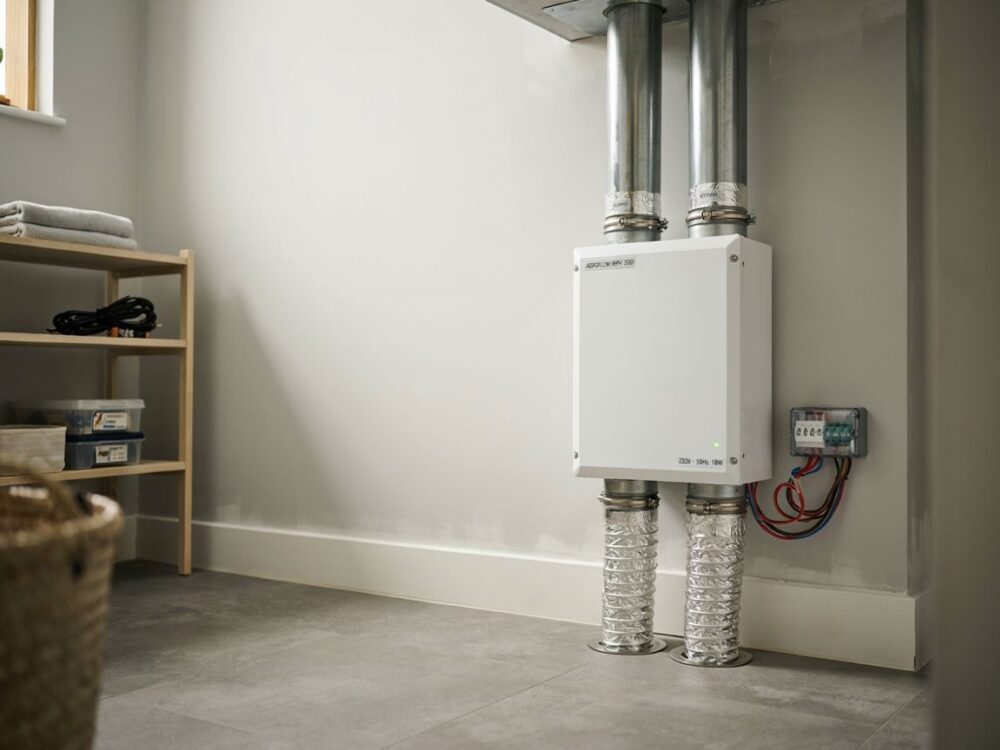

Cztery podstawowe przewody w schemacie rekuperacji

W dokumentacji mogą pojawić się różne oznaczenia, ale inwestor powinien rozpoznawać cztery główne przewody:

• kanał czerpny — prowadzi powietrze z zewnątrz do centrali;
• kanał nawiewny — transportuje przefiltrowane powietrze z centrali do pomieszczeń;
• kanał wywiewny — odprowadza powietrze z pomieszczeń do rekuperatora;
• kanał wyrzutowy — kieruje zużyte powietrze z centrali na zewnątrz.

Warto sprawdzić, czy na rysunku strumienie są wyraźnie rozdzielone. Jeżeli schemat rekuperacji jest nieczytelny, a wszystkie kanały mają ten sam kolor i podobne oznaczenia, poproś wykonawcę o opis przepływu. Późniejsze pomylenie przewodu czerpnego z wyrzutowym może skutkować zasysaniem powietrza już usuniętego z budynku.

Gdzie zaplanować nawiewy, a gdzie wywiewy

W typowym domu jednorodzinnym nawiew wykonuje się w salonie, sypialniach, pokojach dziecięcych i gabinecie. Są to pomieszczenia, w których mieszkańcy przebywają najdłużej i gdzie zależy nam przede wszystkim na dostarczeniu świeżego powietrza.

Wywiew najczęściej trafia do kuchni, łazienek, toalety, garderoby, spiżarni oraz pomieszczeń gospodarczych. W tych miejscach powstaje więcej wilgoci, zapachów albo zanieczyszczeń.

Powietrze powinno przepływać pod drzwiami albo przez kratki transferowe. W domu jednorodzinnym często stosuje się podcięcia drzwi, ale ich wielkość musi zapewnić odpowiedni przepływ i nie może być traktowana jako detal wykończeniowy. Zbyt mała szczelina ograniczy działanie wywiewu. Z kolei zbyt duży otwór może pogorszyć akustykę pomieszczenia.

W przypadku sypialni warto zwrócić uwagę na odległość anemostatu od łóżka. Nawiew nie powinien powodować odczuwalnego ruchu powietrza nad głową, szczególnie przy wyższej wydajności nocnej. W łazience punkt wywiewny powinien skutecznie odbierać wilgoć, ale nie może być umieszczony w miejscu, do którego trudno będzie później zajrzeć i go wyczyścić.

Bilans powietrza i dobór wydajności centrali

Prawidłowy bilans powietrza oznacza, że suma projektowanych strumieni nawiewnych jest zbliżona do sumy strumieni wywiewnych. Nie chodzi o mechaniczną równość każdej pojedynczej wartości, lecz o równowagę całego systemu.

To ważne z kilku powodów. Zbyt duży nawiew przy zbyt małym wywiewie może prowadzić do nadciśnienia i wypychania powietrza przez nieszczelności budynku. Odwrotna sytuacja może powodować podciśnienie, zasysanie powietrza z przypadkowych miejsc i problemy z działaniem urządzeń spalających paliwo. W domu z kominkiem lub kotłem szczególnie ważne jest skonsultowanie układu z projektantem instalacji.

Centrali nie powinno się dobierać wyłącznie na podstawie powierzchni domu. Znaczenie mają:

• liczba mieszkańców i sposób korzystania z pomieszczeń;
• kubatura oraz liczba sypialni i łazienek;
• oczekiwana wydajność podstawowa i chwilowa;
• długość kanałów oraz liczba kolan i trójników;
• opory przepływu filtrów, wymiennika, tłumików i anemostatów;
• szczelność budynku oraz możliwość prowadzenia kanałów o odpowiednich średnicach.

Zbyt mała centrala może nie zapewnić wymaganej wymiany powietrza. Zbyt duża nie zawsze jest lepsza — przy pracy na bardzo niskich obrotach może działać poza optymalnym zakresem, a źle zaprojektowana instalacja nadal będzie głośna.

Przykładowe zestawienie nawiewu i wywiewu w domu

Poniższe wartości mają charakter orientacyjny i pokazują sposób myślenia o bilansie. Nie są gotowym projektem dla konkretnego budynku.

Najlepszy projekt rekuperacji nie kończy się na wpisaniu przepływów do tabeli. Trzeba jeszcze sprawdzić, czy zaproponowana centrala osiąga te wartości przy rzeczywistych oporach instalacji, a nie tylko w warunkach katalogowych.

Jak prowadzić kanały rekuperacji w domu

Trasy kanałów należy zaplanować zanim zostaną wykonane sufity, zabudowy i warstwy podłogowe. W nowym domu przewody często prowadzi się w przestrzeni sufitu podwieszanego, na stropie, w warstwie izolacji albo w specjalnie przygotowanych szachtach. W domu piętrowym potrzebne są zwykle piony między kondygnacjami. W budynku istniejącym trasy mogą zostać ukryte w zabudowie gipsowo-kartonowej, garderobie lub korytarzu, ale niemal zawsze wiąże się to z kompromisem aranżacyjnym.

Główne kanały powinny mieć możliwie prosty przebieg. Każde kolano i zwężenie zwiększa opory przepływu. Jeżeli wykonawca proponuje bardzo długie, kręte trasy prowadzone z wielu odcinków elastycznego przewodu, trzeba poprosić o uzasadnienie. Przewody elastyczne mogą być przydatne na krótkich połączeniach, lecz nie powinny zastępować całych magistrali.

W praktyce zwracam uwagę na cztery kwestie:

• średnice — za mały przekrój oznacza wyższą prędkość przepływu, większy hałas i większe opory;
• szczelność — nieszczelne połączenia powodują straty, zaburzają bilans i mogą zasysać zanieczyszczenia;
• izolację — przewody prowadzone w zimnych strefach wymagają zabezpieczenia przed stratami i kondensacją;
• dostępność — rozdzielacze, rewizje i elementy wymagające czyszczenia nie powinny być na stałe zamknięte bez dostępu.

Kanały nawiewne i wywiewne można wykonać w systemie rozdzielaczowym, w którym do poszczególnych pomieszczeń prowadzi się osobne przewody o mniejszej średnicy, albo w układzie tradycyjnym z większymi kanałami głównymi i odgałęzieniami. Wybór zależy od budynku, miejsca na instalację i założeń akustycznych. Sam rodzaj systemu nie gwarantuje jakości — źle policzony i źle wyregulowany układ będzie problemem niezależnie od technologii.

Gdzie zamontować centralę, czerpnię i wyrzutnię

Centrala powinna znajdować się w miejscu, do którego można swobodnie dotrzeć w celu wymiany filtrów, czyszczenia i serwisu. Potrzebne są również stabilne podłoże, możliwość odprowadzenia skroplin oraz warunki temperaturowe zgodne z dokumentacją urządzenia.

Garaż i kotłownia wymagają szczególnej ostrożności. Nie należy traktować ich jako zwykłych pomieszczeń pomocniczych. Powietrze z garażu, gdzie mogą występować spaliny i opary, nie powinno być zasysane do instalacji wentylacyjnej domu. Podobnie trzeba uważać na połączenie systemu z pomieszczeniem, w którym znajduje się urządzenie spalające paliwo.

Czerpnia powinna pobierać możliwie czyste powietrze, z dala od wyrzutni, kominów, miejsc gromadzenia odpadów i intensywnego ruchu samochodowego. Wyrzutnia musi być umieszczona tak, aby usuwane powietrze nie wracało do budynku przez czerpnię, okna lub inne otwory. Dokładne odległości i sposób wykonania należy sprawdzić w projekcie oraz dokumentacji technicznej.

Schemat rekuperacji w domu parterowym, piętrowym i istniejącym

W domu parterowym centrala często znajduje się w pomieszczeniu gospodarczym, a kanały rozchodzą się nad sufitem lub w przestrzeni stropu. Zaletą jest brak pionów między kondygnacjami. Trzeba jednak pilnować, aby odległości do odległych sypialni nie powodowały dużych różnic oporów.

W domu piętrowym centralę można umieścić na poddaszu albo na parterze. Pierwsze rozwiązanie skraca trasy do pokoi na piętrze, ale komplikuje serwis, jeśli poddasze jest niskie lub nieogrzewane. Drugie może ułatwiać obsługę, lecz wymaga zaplanowania pionów i przejść przez strop. Na etapie projektu warto od razu zarezerwować szacht instalacyjny. Prowadzenie kanałów „przy okazji” przez przypadkowe miejsca często kończy się kolizją z kanalizacją, belkami albo instalacją elektryczną.

W istniejącym domu schemat wentylacji mechanicznej trzeba dopasować do tego, co już znajduje się w budynku. Wymiana okien i docieplenie ścian poprawiają szczelność, ale nie tworzą automatycznie miejsca na kanały. Czasem najlepszym rozwiązaniem jest poprowadzenie instalacji w suficie podwieszanym na korytarzu, z krótkimi odgałęzieniami do pokoi. Innym razem potrzebna będzie zabudowa w garderobie lub częściowa przebudowa poddasza.

Przed zamówieniem instalacji warto przejść po domu z projektem i zaznaczyć na ścianach planowane anemostaty. Pozwala to sprawdzić, czy punkt nie wypadnie nad wysoką szafą, przy lampie, w miejscu przyszłej zabudowy albo bezpośrednio nad łóżkiem. Takie proste ćwiczenie często ujawnia problemy, których nie widać na rzucie technicznym.

Najczęstsze błędy w projekcie i montażu rekuperacji

Największym błędem jest rozpoczęcie montażu bez projektu dopasowanego do budynku. Schemat poglądowy może wyjaśniać zasadę działania, ale nie określa wszystkich parametrów potrzebnych ekipie wykonawczej. Skutki improwizacji pojawiają się zwykle dopiero po zabudowaniu kanałów — wtedy poprawki są kosztowne.

Do typowych problemów należą:

• dobór centrali wyłącznie według metrażu — może prowadzić do niedowymiarowania albo niepotrzebnego przewymiarowania;
• brak bilansu — powoduje nierównomierny nawiew, podciśnienie lub nadciśnienie;
• za małe kanały — zwiększają hałas i zużycie energii przez wentylatory;
• zbyt długie i kręte trasy — podnoszą opory i utrudniają regulację;
• prowadzenie przewodów elastycznych na całej długości — sprzyja załamaniom, zabrudzeniom i niestabilnym przepływom;
• brak izolacji w strefach zimnych — może powodować straty ciepła i skraplanie;
• brak tłumików — hałas z centrali i przenoszenie dźwięków między pokojami;
• niewłaściwa lokalizacja czerpni i wyrzutni — ryzyko zasysania zanieczyszczonego powietrza;
• brak rewizji i dostępu serwisowego — utrudnione czyszczenie oraz naprawy;
• brak regulacji po uruchomieniu — nawet dobry projekt nie zostanie poprawnie zrealizowany bez pomiarów;
• połączenie instalacji z garażem lub kotłownią — ryzyko przenoszenia zanieczyszczeń i problemy bezpieczeństwa.

Z mojego doświadczenia wynika, że inwestorzy najczęściej pytają o markę centrali, a zbyt rzadko o regulację instalacji. Tymczasem urządzenie dobrej klasy nie naprawi źle poprowadzonych kanałów. Po zakończeniu montażu każdy punkt powinien zostać ustawiony zgodnie z projektem, a wykonawca powinien przekazać wyniki pomiarów.

Checklista przed odbiorem instalacji

Przed zamknięciem sufitów i zabudów warto sprawdzić:

• czy przebieg kanałów odpowiada projektowi i czy nie ma nieuzgodnionych zmian;
• czy przewody nawiewne, wywiewne, czerpne i wyrzutowe są prawidłowo oznaczone;
• czy połączenia są szczelne, stabilne i zabezpieczone przed przypadkowym rozłączeniem;
• czy kanały w przestrzeniach nieogrzewanych mają ciągłą izolację;
• czy centrala, rozdzielacze, filtry i elementy regulacyjne są dostępne;
• czy odpływ skroplin wykonano ze spadkiem i sprawdzono podczas próby;
• czy zastosowano tłumiki akustyczne, jeśli przewiduje je projekt;
• czy anemostaty są zamontowane w zaplanowanych miejscach i nie zostały zasłonięte;
• czy wykonano regulację wszystkich punktów nawiewnych i wywiewnych;
• czy otrzymasz protokół pomiarowy oraz dokumentację powykonawczą.

Dobrą praktyką jest wykonanie zdjęć kanałów przed zabudowaniem. Fotografie z widocznymi trasami, przejściami przez stropy i izolacją mogą być później przydatne podczas remontu albo wiercenia w suficie.

Czy można wykonać schemat rekuperacji samodzielnie

Samodzielnie można przygotować poglądowy schemat rekuperacji, który pokaże układ pomieszczeń, planowane nawiewy i wywiewy oraz możliwe miejsce montażu centrali. To dobry sposób na uporządkowanie oczekiwań i rozmowę z wykonawcą.

Nie polecam jednak samodzielnego dobierania centrali i średnic kanałów wyłącznie na podstawie internetowego kalkulatora lub powierzchni domu. Projekt rekuperacji powinien uwzględniać rzuty budynku, kubaturę pomieszczeń, liczbę użytkowników, długości przewodów, opory przepływu, kolizje z innymi instalacjami oraz wymagania dotyczące hałasu.

Warto rozróżnić dwa dokumenty:

• schemat ideowy — pomaga zrozumieć, jak płynie powietrze i z jakich elementów składa się system;
• projekt wykonawczy — określa konkretne trasy, średnice, przepływy, punkty nawiewne i wywiewne, lokalizację urządzeń oraz założenia regulacji.

Przed podpisaniem umowy poproś wykonawcę o projekt, bilans powietrza, zestawienie materiałów i informację, czy cena obejmuje regulację oraz protokół pomiarowy. Jeżeli otrzymujesz wyłącznie rysunek z centralą i kilkoma kreskami prowadzącymi do pomieszczeń, nie masz jeszcze podstaw do oceny jakości całej instalacji.

Dobrze zaplanowana instalacja rekuperacji powinna być niewidoczna w codziennym użytkowaniu: nie powodować przeciągów, nadmiernego hałasu ani zapachu wilgoci. Kluczowe są nie efektowne hasła, lecz logiczny przepływ powietrza, prawidłowy bilans, odpowiednie kanały, dostęp do serwisu i regulacja po montażu. Schemat pomaga zrozumieć system, ale dopiero indywidualny projekt pokazuje, jak ten system ma działać w konkretnym domu.
