Pompa ciepła split – zasada działania, budowa i wybór urządzenia?

Pompa ciepła może ogrzewać dom nawet wtedy, gdy na zewnątrz panuje mróz, ponieważ nie „produkuje” całego ciepła wyłącznie z energii elektrycznej. Pobiera energię z powietrza, podnosi jej temperaturę w obiegu chłodniczym, a następnie przekazuje ją wodzie zasilającej ogrzewanie. W tym artykule wyjaśniam, jak działa pompa ciepła split, z czego się składa i kiedy jej wybór ma praktyczne uzasadnienie.

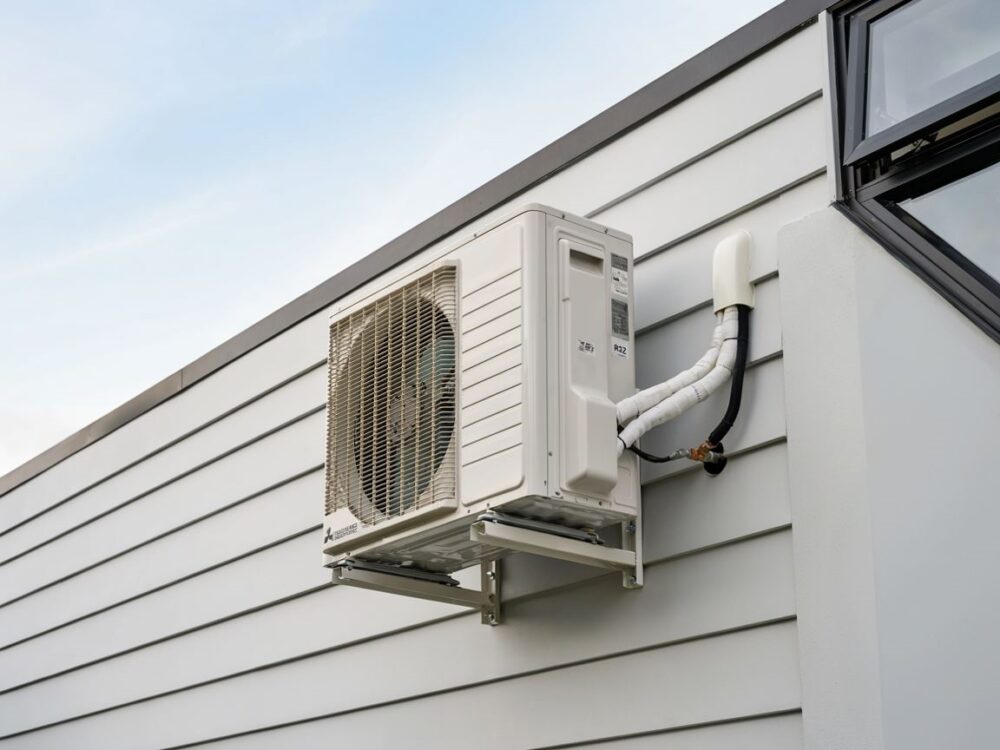

Pompa ciepła split – co to właściwie znaczy?

Określenie split opisuje sposób zbudowania urządzenia, a nie osobny rodzaj źródła ciepła. Pompa ciepła typu split składa się z dwóch głównych modułów: jednostki zewnętrznej oraz jednostki wewnętrznej. Są one połączone przewodami, w których krąży czynnik chłodniczy.

W przypadku najczęściej spotykanej pompy powietrze–woda jednostka zewnętrzna pobiera energię z powietrza atmosferycznego. Jednostka wewnętrzna przekazuje ją wodzie, która następnie zasila ogrzewanie podłogowe, grzejniki, klimakonwektory albo zasobnik ciepłej wody użytkowej.

To rozwiązanie działa na podobnej zasadzie jak klimatyzator split, ale efekt użytkowy jest inny. Klimatyzator najczęściej odbiera ciepło z pomieszczenia i oddaje je na zewnątrz. Pompa ciepła powietrze–woda pobiera ciepło z zewnętrznego powietrza i przekazuje je do wodnej instalacji grzewczej. Wiele pomp może również odwrócić kierunek pracy i chłodzić budynek.

Nie należy więc utożsamiać pompy split z klimatyzatorem split. Wspólny jest podział na jednostkę zewnętrzną i wewnętrzną oraz wykorzystanie obiegu chłodniczego, ale pompa ciepła pracuje na potrzeby ogrzewania wodnego, przygotowania c.w.u. i często także chłodzenia.

Z czego składa się pompa ciepła typu split?

Budowa pompy ciepła split obejmuje dwa współpracujące ze sobą obiegi:

• obieg chłodniczy, w którym krąży czynnik chłodniczy,
• obieg grzewczy, w którym przepływa woda zasilająca ogrzewanie lub zasobnik c.w.u.

Te obiegi nie mieszają się. Ich połączenie odbywa się przez wymiennik ciepła, najczęściej nazywany skraplaczem po stronie czynnika chłodniczego.

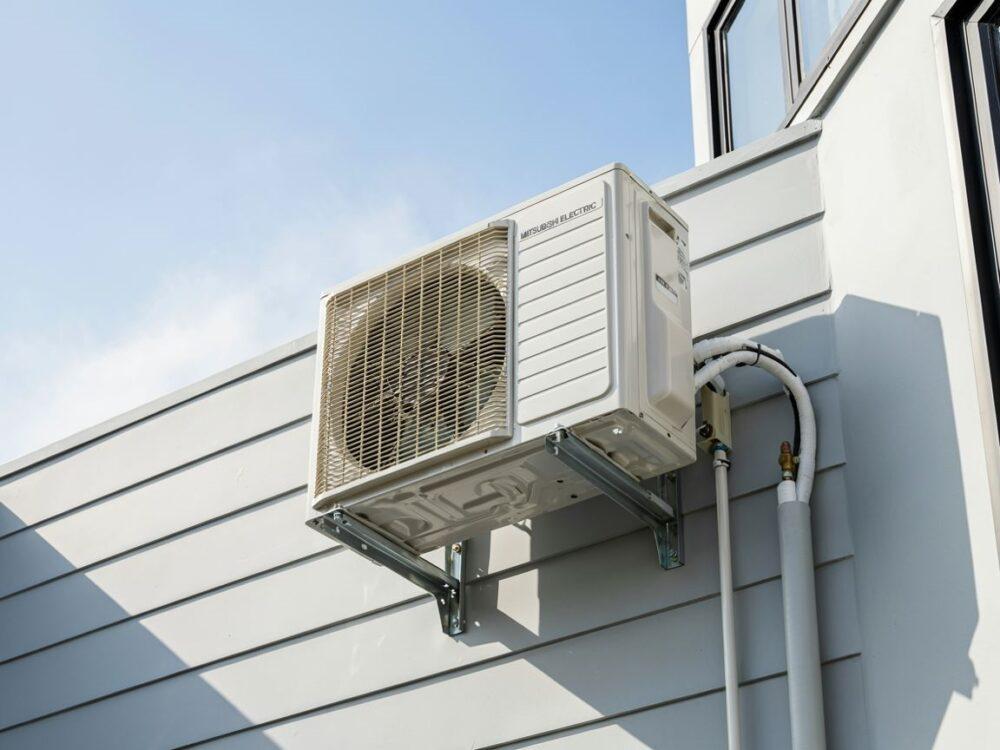

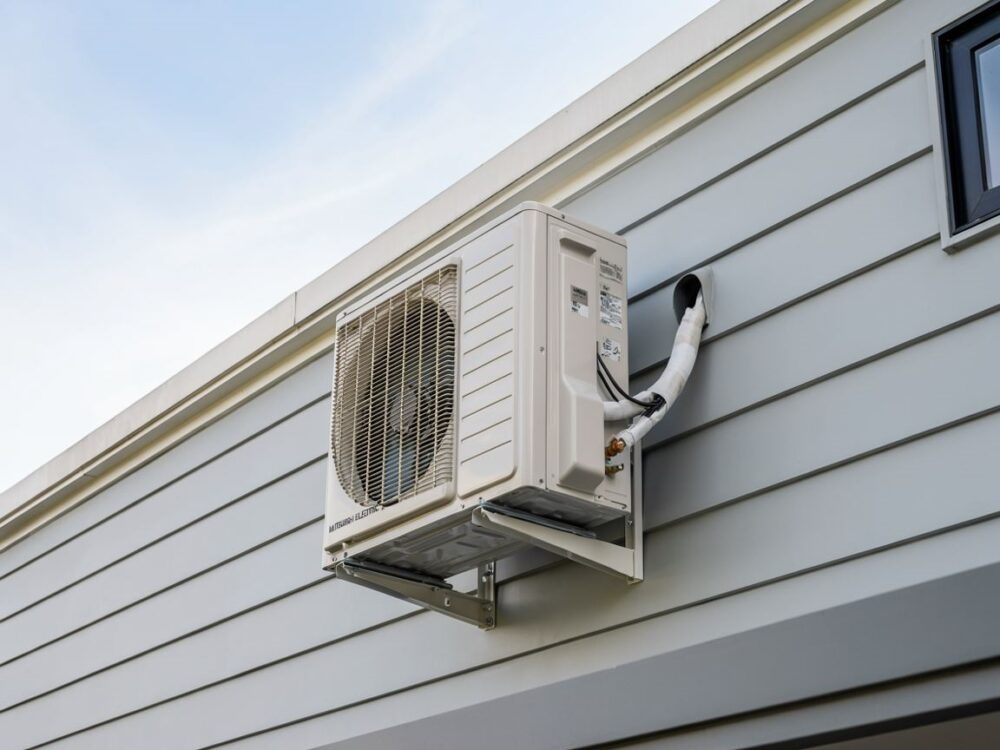

Jednostka zewnętrzna – skąd pompa pobiera ciepło?

W jednostce zewnętrznej znajdują się podzespoły odpowiedzialne przede wszystkim za odebranie energii z powietrza i sprężenie czynnika chłodniczego.

Wentylator wymusza przepływ powietrza przez wymiennik. Bez niego powierzchnia parownika odbierałaby znacznie mniej energii. Wentylator jest jednym ze źródeł hałasu, dlatego lokalizacja jednostki przy oknie sypialni, tarasie lub granicy działki wymaga rozsądnego sprawdzenia.

Parownik to wymiennik, przez który z jednej strony przepływa powietrze, a z drugiej czynnik chłodniczy. Czynnik ma odpowiednio niską temperaturę i może odparować nawet wtedy, gdy powietrze na zewnątrz jest chłodne. Podczas tego procesu pobiera energię z powietrza.

Sprężarka zasysa czynnik w postaci gazowej i spręża go. W efekcie rosną jego ciśnienie oraz temperatura. To kluczowy etap, ponieważ po sprężeniu czynnik staje się wystarczająco gorący, aby oddać energię wodzie grzewczej.

Zawór rozprężny obniża ciśnienie czynnika przed jego ponownym doprowadzeniem do parownika. Spadek ciśnienia powoduje również obniżenie temperatury czynnika. Dzięki temu może on rozpocząć kolejny cykl odbioru ciepła z powietrza.

W zależności od konkretnej konstrukcji zawór rozprężny, zawory przełączające i część osprzętu mogą być rozmieszczone nieco inaczej. Dlatego schemat konkretnego modelu zawsze warto sprawdzić w dokumentacji technicznej, a nie wyłącznie na podstawie ogólnego rysunku z oferty.

Jednostka wewnętrzna – jak ciepło trafia do instalacji?

Jednostka wewnętrzna, nazywana również hydroboksem, zawiera elementy odpowiedzialne za przekazanie energii do instalacji wodnej. Znajduje się w niej przede wszystkim skraplacz, czyli wymiennik, w którym gorący czynnik chłodniczy oddaje ciepło wodzie.

W zależności od modelu hydrobox może zawierać także:

• pompę obiegową,
• naczynie przeponowe,
• zawory bezpieczeństwa i odpowietrzniki,
• filtry oraz czujniki temperatury,
• sterownik i moduły komunikacyjne,
• grzałkę elektryczną wspomagającą pracę,
• zawory przełączające między ogrzewaniem a c.w.u.

Nie każda pompa split ma w jednostce wewnętrznej kompletny zestaw hydrauliczny. Czasami część osprzętu, bufor albo zasobnik trzeba dobrać osobno. W ofertach warto więc sprawdzić, czy podana cena obejmuje samą jednostkę, czy również armaturę, automatykę, zbiornik i wykonanie przyłączy.

Jak działa pompa ciepła split krok po kroku?

Najłatwiej wyobrazić sobie pompę ciepła jak lodówkę działającą w odwrotnym celu. Lodówka odbiera energię z wnętrza i oddaje ją do kuchni. Pompa ciepła odbiera energię z powietrza zewnętrznego i przekazuje ją do instalacji budynku.

Cały proces można przedstawić następująco:

Powietrze zewnętrzne → parownik → sprężarka → skraplacz → woda grzewcza → ogrzewanie domu.

W obiegu chłodniczym czynnik zmienia stan skupienia oraz parametry ciśnienia i temperatury. To pozwala transportować energię z poziomu niskiej temperatury do poziomu użytecznego dla ogrzewania.

Pierwszym etapem jest parowanie. Czynnik chłodniczy przepływa przez parownik w jednostce zewnętrznej. Ma temperaturę niższą niż otaczające powietrze, dlatego może odebrać od niego energię. Czynnik zaczyna wrzeć i przechodzi w stan gazowy. Nie oznacza to, że powietrze musi być ciepłe w potocznym znaczeniu. Nawet zimne powietrze zawiera energię, o ile jego temperatura jest wyższa od temperatury czynnika w parowniku.

Następnie następuje sprężanie. Sprężarka zmniejsza objętość gazu, podnosząc jego ciśnienie oraz temperaturę. Pobiera przy tym energię elektryczną. Właśnie dlatego pompa ciepła nie jest urządzeniem całkowicie bezkosztowym, ale może dostarczyć do budynku więcej energii cieplnej, niż sama zużywa energii elektrycznej.

W kolejnym kroku czynnik trafia do skraplacza w jednostce wewnętrznej. Ponieważ jest gorętszy od wody grzewczej, oddaje jej energię. W czasie tego procesu przechodzi z gazu w ciecz. Woda płynie dalej do instalacji centralnego ogrzewania albo zasobnika c.w.u.

Na końcu czynnik przechodzi przez zawór rozprężny. Jego ciśnienie i temperatura spadają. Schłodzony czynnik trafia ponownie do parownika, gdzie może odebrać następną porcję energii z powietrza.

| Etap | Stan czynnika | Miejsce procesu | Co dzieje się z temperaturą i ciśnieniem | Znaczenie dla budynku |
||||||
| Parowanie | Ciecz przechodzi w gaz | Parownik | Czynnik pobiera ciepło z powietrza | Energia zewnętrzna trafia do obiegu |
| Sprężanie | Gaz | Sprężarka | Rośnie ciśnienie i temperatura | Czynnik przygotowuje się do oddania ciepła |
| Skraplanie | Gaz przechodzi w ciecz | Skraplacz | Czynnik oddaje ciepło wodzie | Woda może zasilać ogrzewanie lub c.w.u. |
| Rozprężanie | Ciecz o obniżonym ciśnieniu | Zawór rozprężny | Spada ciśnienie i temperatura | Czynnik jest gotowy do kolejnego cyklu |

W praktyce energia dostarczona do domu jest sumą energii pobranej z powietrza oraz energii elektrycznej zużytej przez sprężarkę, wentylator, pompę obiegową i automatykę. To wyjaśnia, dlaczego współczynnik COP może być większy od 1. Nie oznacza to łamania zasad fizyki, lecz wykorzystanie energii obecnej w środowisku.

Jak pompa ciepła split ogrzewa dom i wodę użytkową?

Czynnik chłodniczy nie krąży w ogrzewaniu podłogowym ani w grzejnikach. Po odebraniu energii z powietrza przekazuje ją wodzie w wymienniku jednostki wewnętrznej. Dalej instalacja działa podobnie jak w innych wodnych systemach centralnego ogrzewania.

Ogrzewanie podłogowe jest zwykle bardzo dobrym odbiornikiem dla pompy ciepła, ponieważ może pracować z niską temperaturą zasilania. Im niższej temperatury potrzebuje budynek, tym korzystniejsze są zazwyczaj warunki pracy pompy.

Grzejniki niskotemperaturowe również mogą dobrze współpracować z pompą, pod warunkiem że ich powierzchnia została odpowiednio dobrana. Problem pojawia się wtedy, gdy instalator próbuje zasilać niewielkie, stare grzejniki temperaturą znacznie niższą niż ta, do której były projektowane.

W starszym domu nie zawsze trzeba od razu wymieniać wszystkie grzejniki. Najpierw warto sprawdzić zapotrzebowanie cieplne pomieszczeń, temperatury pracy w czasie mrozu i możliwość ograniczenia strat przez ocieplenie budynku. Pompa może działać również przy wyższej temperaturze zasilania, ale zwykle spada wtedy jej efektywność, a zużycie prądu rośnie.

Do przygotowania c.w.u. pompa kieruje energię do zasobnika. Wymaga to okresowego podniesienia temperatury wody, co jest trudniejsze dla urządzenia niż bieżące zasilanie ogrzewania podłogowego. W niektórych instalacjach pomaga grzałka elektryczna, szczególnie podczas funkcji higienicznego wygrzewania zasobnika.

Bufor nie jest automatycznie potrzebny w każdej instalacji. Może stabilizować pracę pompy i ułatwiać hydrauliczne rozdzielenie obiegów, ale jego zastosowanie powinno wynikać z projektu. Duży zbiornik dodany „na wszelki wypadek” zajmuje miejsce i zwiększa straty postojowe.

Czy pompa ciepła split działa zimą i podczas mrozu?

Tak, ale jej moc i sprawność zmieniają się wraz z temperaturą zewnętrzną. Pompa nie potrzebuje dodatniej temperatury powietrza, aby działać. Przy mrozie ma jednak trudniejsze zadanie: różnica między temperaturą pobieraną z powietrza a temperaturą potrzebną w instalacji jest większa.

Najważniejsze konsekwencje to:

• niższa moc grzewcza przy niskiej temperaturze zewnętrznej,
• niższy COP,
• dłuższa lub częstsza praca sprężarki,
• możliwość uruchomienia grzałki elektrycznej,
• konieczność okresowego odszraniania wymiennika.

Na parowniku może osadzać się szron, zwłaszcza przy temperaturze w pobliżu zera i wysokiej wilgotności powietrza. Odszranianie pompy ciepła polega na chwilowym odwróceniu obiegu. Ciepło kierowane jest wtedy do jednostki zewnętrznej, aby stopić lód. Użytkownik może zauważyć przerwę w ogrzewaniu albo parę wodną unoszącą się nad urządzeniem. Jest to normalne zjawisko, o ile cykl nie trwa nadmiernie długo i nie powtarza się w sposób wskazujący na usterkę.

Grzałka elektryczna nie powinna być traktowana jako podstawowe źródło ciepła w źle dobranym systemie. Może wspomagać pompę podczas skrajnych warunków, awarii albo wygrzewania c.w.u., ale jeśli działa przez dużą część sezonu, trzeba sprawdzić dobór mocy, ustawienia oraz stan budynku.

Pompa ciepła split a monoblok – najważniejsze różnice

Oba rozwiązania wykorzystują ten sam podstawowy cykl termodynamiczny. Różnica dotyczy przede wszystkim tego, gdzie znajduje się obieg chłodniczy i jak połączona jest jednostka zewnętrzna z instalacją wewnętrzną.

W monobloku cały obieg chłodniczy jest zamknięty w jednostce zewnętrznej. Do budynku prowadzi się zwykle przewody z wodą grzewczą. W splicie część obiegu chłodniczego znajduje się w jednostce zewnętrznej, a część w wewnętrznej. Między modułami biegną rury chłodnicze.

Nie ma uniwersalnej odpowiedzi, czy split jest lepszy od monobloku. W domu, w którym jednostka zewnętrzna stoi daleko od kotłowni i rury wodne musiałyby długo przebiegać na zewnątrz, split może być rozsądniejszy. Z kolei monoblok bywa wygodny tam, gdzie połączenia hydrauliczne są krótkie, dobrze zabezpieczone i łatwo dostępne.

Montaż pompy ciepła split – wymagania i najczęstsze błędy

Montaż pompy split nie polega na samym ustawieniu jednostki zewnętrznej i podłączeniu jej do gniazdka. Trzeba zaplanować lokalizację obu modułów, przebieg przewodów chłodniczych, odpływ skroplin, instalację elektryczną i hydraulikę.

Najczęstsze błędy to:

• ustawienie jednostki zewnętrznej bez uwzględnienia hałasu i przepływu powietrza,
• zbyt długa trasa rur albo zbyt wiele ostrych załamań,
• niewłaściwa izolacja przewodów chłodniczych,
• niedokładne wykonanie połączeń i brak prawidłowej próby szczelności,
• brak odpływu wody powstającej podczas odszraniania,
• montaż jednostki wewnętrznej bez dostępu serwisowego,
• dobór mocy wyłącznie na podstawie powierzchni domu,
• pominięcie sprawdzenia istniejących grzejników i przepływów hydraulicznych.

Długość przewodów chłodniczych oraz liczba ich załamań wpływają na pracę układu. Producent określa dopuszczalne zakresy, minimalną i maksymalną długość trasy oraz wymagane różnice wysokości. Nie warto traktować tych wartości jako sugestii. Instalacja wykonana „na oko” może działać, ale mieć niższą wydajność, większy hałas albo problemy ze sprężarką.

Połączenia chłodnicze powinien wykonywać fachowiec posiadający wymagane uprawnienia do pracy z czynnikami. Potrzebne są między innymi odpowiednie narzędzia, próżniowanie układu i kontrola szczelności. Nie polecam oszczędzania na tym etapie. Błąd niewidoczny podczas uruchomienia może po kilku miesiącach oznaczać ubytek czynnika i spadek wydajności.

Jednostka zewnętrzna musi mieć stabilne podłoże oraz przestrzeń potrzebną do zasysania i wyrzucania powietrza. Nie powinno się jej zabudowywać przypadkową osłoną, która ograniczy przepływ. Trzeba także przewidzieć, gdzie odpłynie woda z odszraniania. Zimą może jej powstawać dużo, a zamarznięta kałuża przy przejściu lub fundamencie nie jest drobnym problemem.

Dla kogo pompa ciepła split będzie dobrym wyborem?

Pompa ciepła split zwykle dobrze pasuje do nowego, ocieplonego domu z ogrzewaniem podłogowym lub innym systemem niskotemperaturowym. W takim budynku urządzenie może pracować długo i stabilnie, bez konieczności ciągłego podnoszenia temperatury zasilania.

Może być również dobrym rozwiązaniem przy modernizacji starszego domu, ale wtedy nie zaczynałbym od wyboru konkretnego modelu. Najpierw trzeba sprawdzić:

• rzeczywiste zapotrzebowanie cieplne budynku,
• stan ocieplenia i stolarki,
• moc oraz wielkość istniejących grzejników,
• temperaturę wody potrzebną podczas mrozu,
• możliwość wykonania przyłączy i ustawienia jednostki zewnętrznej,
• miejsce na hydrobox, zasobnik c.w.u. i ewentualny bufor.

W swojej pracy spotykałem domy, w których sama wymiana źródła ciepła nie rozwiązałaby problemu komfortu. Jeśli w jednym pokoju występowały niedogrzane ściany, nieszczelne okna i źle wyregulowane grzejniki, mocniejsza pompa nie była właściwą odpowiedzią. Najpierw trzeba było ograniczyć straty i uporządkować instalację.

Split może być mniej wygodny, gdy nie ma miejsca na jednostkę wewnętrzną albo trasa przewodów chłodniczych musi przebiegać przez wiele pomieszczeń. W domu z istniejącą kotłownią często da się znaleźć rozwiązanie, ale wymaga ono wcześniejszego pomiaru i sprawdzenia dokumentacji, nie tylko oględzin przez telefon.

Jak ocenić efektywność pompy ciepła split przed zakupem?

Nie należy porównywać urządzeń wyłącznie na podstawie nominalnej mocy. Najważniejsze jest to, przy jakiej temperaturze zewnętrznej i jakiej temperaturze zasilania ta moc została podana.

Warto sprawdzić:

• COP – współczynnik efektywności w konkretnych warunkach pomiarowych,
• SCOP – sezonową efektywność uwzględniającą zmienne warunki pracy,
• moc grzewczą przy niskiej temperaturze zewnętrznej,
• temperaturę maksymalną zasilania i jej wpływ na moc,
• zakres pracy urządzenia,
• poziom hałasu jednostki zewnętrznej,
• rodzaj czynnika chłodniczego i wymagania serwisowe,
• dostępność serwisu, części oraz warunki gwarancji.

Jeśli oferta podaje COP przy łagodnej temperaturze zewnętrznej i niskiej temperaturze wody, nie należy przenosić tego wyniku bezpośrednio na cały sezon. Dom z ogrzewaniem podłogowym może pracować w innych warunkach niż budynek z małymi grzejnikami. To właśnie temperatura zasilania bardzo często decyduje o realnych kosztach eksploatacji.

Moc pompy powinna wynikać z obliczeń zapotrzebowania cieplnego, a nie z prostego przelicznika „kilowat na określoną liczbę metrów”. Przewymiarowane urządzenie może częściej taktować, a zbyt małe będzie wymagało intensywnego wspomagania grzałką. W obu przypadkach komfort i koszty mogą być gorsze od oczekiwanych.

Przed podpisaniem umowy poprosiłbym o odpowiedzi na cztery konkretne pytania:

1. Jaką moc pompa osiąga przy temperaturze projektowej dla danej lokalizacji?
2. Jaką temperaturę zasilania przyjęto dla ogrzewania w największe mrozy?
3. Co dokładnie obejmuje cena: urządzenie, osprzęt, zasobnik, montaż i uruchomienie?
4. Kto wykonuje połączenia chłodnicze i późniejszy serwis?

Pompa ciepła split może być bardzo dobrym źródłem ogrzewania, ale nie jest urządzeniem obojętnym na błędy projektowe. Jej działanie opiera się na logicznym łańcuchu: powietrze oddaje energię czynnikowi chłodniczemu, sprężarka podnosi jego parametry, skraplacz przekazuje ciepło wodzie, a instalacja rozprowadza je po domu. Największe znaczenie praktyczne mają nie same folderowe parametry, lecz temperatura zasilania, jakość montażu, dopasowanie mocy i stan budynku.

Przed zakupem warto porównać split z monoblokiem w konkretnych warunkach działki i kotłowni, a ofertę instalatora przeanalizować razem z zakresem prac. Jeśli nie ma obliczeń zapotrzebowania cieplnego, informacji o mocy przy mrozie i jasnego opisu montażu, ostrożność będzie rozsądniejsza niż szybkie podpisanie umowy.
